Для лиття металу 3D Systems друкує готові моделі-патерни без виготовлення оснастки: восковий ProJet MJP 2500 IC для дрібних і середніх деталей та смоляні SLA-системи ProX 950, ProJet 6000 HD і ProJet 7000 HD зі стилем побудови QuickCast для лиття за виплавлюваними моделями.
Коротко
- ProJet MJP 2500 IC: 100% восковий друк, матеріал VisiJet M2 ICast — плавиться й вигоряє як стандартний ливарний віск
- ProX 950: SLA великого формату, деталі завдовжки до 1500 мм в одному екземплярі
- QuickCast: стиль побудови SLA — легкі порожнисті моделі під лиття за виплавлюваними моделями
- Без оснастки: модель друкується напряму з CAD, тож ливарний цех не чекає на прес-форму
- Матеріали: віск (VisiJet), фотополімерні смоли Accura, а для самих прес-форм — метал через DMP
Дві дороги до литої металевої деталі
Патерн під лиття роблять або з воску, або зі смоли. Віск ливарний цех приймає без змін у процесі — модель просто йде в стандартний цикл. Смоляні QuickCast-моделі дають більший розмір і вищу точність там, де воскова модель не витримала б габаритів. Вибір залежить від розміру деталі й серії.
| Завдання | Технологія | Модель | Матеріал |
|---|---|---|---|
| Дрібні й середні деталі, мости, дрібна серія | MJP — восковий друк | ProJet MJP 2500 IC | VisiJet M2 ICast (100% віск) |
| Великі й складні моделі, збірки до 1500 мм | SLA — стереолітографія | ProX 950 | Смоли Accura, QuickCast |
| Точні дрібні деталі на невеликій площі | SLA — стереолітографія | ProJet 6000 HD | Смоли Accura, QuickCast |
| Ті самі деталі, але вдвічі більший обсяг друку | SLA — стереолітографія | ProJet 7000 HD | Смоли Accura, QuickCast |
Системи для моделей під лиття

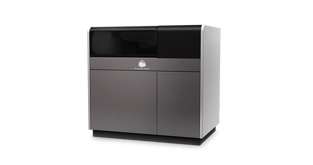

ProJet MJP 2500 IC
Друкує 100% воскові моделі малого й середнього розміру без інструментів. Матеріал VisiJet M2 ICast має ті самі характеристики плавлення й вигоряння, що й стандартні ливарні воски, тож модель входить прямо в наявний процес лиття. Підходить для індивідуальних металевих компонентів, мостів і дрібносерійного виробництва.

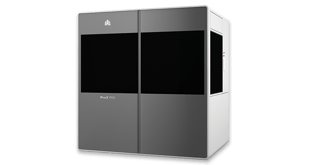

ProX 950
SLA-друк у надвеликому форматі: міцні високоточні деталі завдовжки до 1500 мм в одному екземплярі — великі складні збірки, прототипи та серійні деталі. Стиль побудови QuickCast дає легкі порожнисті моделі під лиття за виплавлюваними моделями.

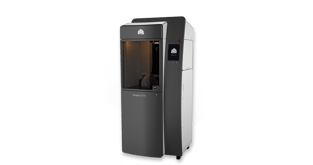

ProJet 6000 HD
Визнана якість SLA на меншій площі: гладка поверхня й висока точність для дрібних деталей. Друкує прототипи, оснащення, майстер-моделі під вакуумне лиття й деталі кінцевого використання, а QuickCast — моделі під лиття. Керується через 3D Connect.

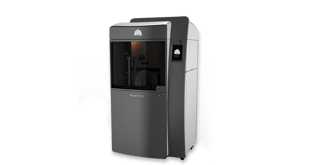

ProJet 7000 HD
Ті самі переваги SLA, що й у ProJet 6000, але з більш ніж удвічі більшим обсягом друку. Прототипи, оснащення, моделі під лиття, деталі кінцевого використання — усе зі стилем QuickCast для лиття за виплавлюваними моделями.
Матеріали й програмне забезпечення
Асортимент матеріалів охоплює пластик, еластомери, композити, віск, метал і біосумісні смоли — під кожне застосування свій набір. Каталог за категоріями: матеріали для лиття металу, пластикові матеріали, металеві матеріали. Підготовку моделей і віддалену діагностику принтерів беруть на себе програмні інструменти 3D Systems.
Якщо потрібна не модель, а сама прес-форма з металу — конформні канали охолодження друкують на металевих системах DMP. Огляд усіх напрямів — на сторінці 3D-принтери, застосування в ливарстві — у розділі ливарне виробництво.
Часті запитання
Який принтер друкує воскові моделі під лиття?
ProJet MJP 2500 IC. Він друкує 100% воском VisiJet M2 ICast, який плавиться й вигоряє як стандартний ливарний віск, тож модель іде прямо в наявний процес лиття.
Що таке QuickCast?
Це стиль побудови SLA, який робить модель порожнистою й легкою. Такі моделі призначені для лиття за виплавлюваними моделями й доступні на ProX 950, ProJet 6000 HD і ProJet 7000 HD.
Яку деталь можна надрукувати найбільшою?
ProX 950 друкує моделі завдовжки до 1500 мм в одному екземплярі — це найбільший формат серед SLA-систем для моделей під лиття.
Чим ProJet 7000 HD відрізняється від 6000 HD?
Технологія та якість SLA однакові, але у ProJet 7000 HD більш ніж удвічі більший обсяг друку. 6000 HD компактніший і займає меншу площу.
А якщо потрібна металева прес-форма, а не модель?
Тоді це прямий металевий друк DMP: на металевих системах друкують прес-форми з конформними каналами охолодження. Дивіться розділ металевих 3D-принтерів.
